Şut Seviye Sensörü (Tilt Switch) CB-39 Serisi

  • Tüm prob modelleri hava toz ve su geçirmezdir.
  • Alanın sınırlı ve standart olduğu uygulamalar için kompakt prob kullanılmalıdır.
  • Aşınmaya dirençli prob'un uygulandığı uygulamalar için ağır prob kullanılmalıdır.
  • Basit montaj ve kurulum kolaylığı sağlar .
  • Düşük maliyetli
Teklif iste Paylaş
Şut Seviye Sensörü (Tilt Switch) CB-39 Serisi

Șut Seviye Sensörü (Tilt Switch Probes) temel amacı akıcı malzemelerin akıș esnasındaki dökme malzemenin varlığını, yokluğunu veya yoğunluğunu kontrol etmek amaçlı, nokta tespiti ve konveyör bantlarında besleme kaybı tespiti için kullanılan elektro-mekanik bir eğim anahtarıdır.

Prob seçenekleri iki farklı modelden olușmakta olup bunlardan SS serisi paslanmaz çelik gövdeye sahip, diğer CB serisi ise komple döküm ve ağır șartlara uyumlu olarak kullanılmaktadır. Talebe bağlı olarak kontrol amaçlı bir kontrol ünitesi yardımı ile veya direkt sisteme entegre olabilecek șekilde çalıșabilmektedir.

Özellikler

Ağırlık 0,95 kg (kablosuyla 2,1 kg)
Koruma Sınıfı IP68
Sertifika  CE
Kontak Değerleri  12,5A - 120VAC / 5 ohm

Kullanım Alanları

Silo ve besleme hunileri için, yüksek seviye sinyali
Yığma amaçlı yüksek seviye sinyali
Konveyör bant yükleme/boşaltma alanlarında bloklaşma önleyici
Bant üzerindeki malzemenin eksikliğinin kontrolü

Teknik Özellikler

Model Eğim Açısı Sıcaklık Derecesi Açıklama
CB-39 Herhangi yönde 35° -40°C, +80°C arası Ağır Șartlara Uygun Döküm Gövde
CB-39HT Herhangi yönde 35° -40°C, +190°C arası Ağır Șartlara Uygun Döküm Gövde + Yüksek Sıcaklık Dayanımı
CB-39-KCT-601 Herhangi yönde 35° -40°C, +80°C arası Ağır Șartlara Uygun Döküm Gövde + Küresel Şamandıra Top
CB-39-KCT-101 Herhangi yönde 35° -40°C, +80°C arası Ağır Șartlara Uygun Döküm Gövde + Uzatma Plakası
CB-39HT-KCT-601 Herhangi yönde 35° -40°C, +190°C arası Ağır Șartlara Uygun Döküm Gövde + Yüksek Sıcaklık Dayanımı +  Küresel Şamandıra Top
CB-39HT-KCT-101 Herhangi yönde 35° -40°C, +190°C arası Ağır Șartlara Uygun Döküm Gövde + Yüksek Sıcaklık Dayanımı +  Uzatma Plakası + Civasız
CB-39-B1 Herhangi yönde 20° -40°C, +80°C arası Ağır Șartlara Uygun Döküm Gövde + 20° Açıda Kontak + Civasız
CB-39HT-B1 Herhangi yönde 20° -40°C, +190°C arası Ağır Șartlara Uygun Döküm Gövde + 20° Açıda Kontak + Yüksek Sıcaklık Dayanımı + Civasız
CB-R39 Herhangi yönde 20° -40°C, +80°C arası
Ağır Șartlara Uygun Döküm Gövde + 20° Açıda Kontak
CB-R39HT Herhangi yönde 20° -40°C, +190°C arası Ağır Șartlara Uygun Döküm Gövde + 20° Açıda Kontak + Yüksek Sıcaklık Dayanımı

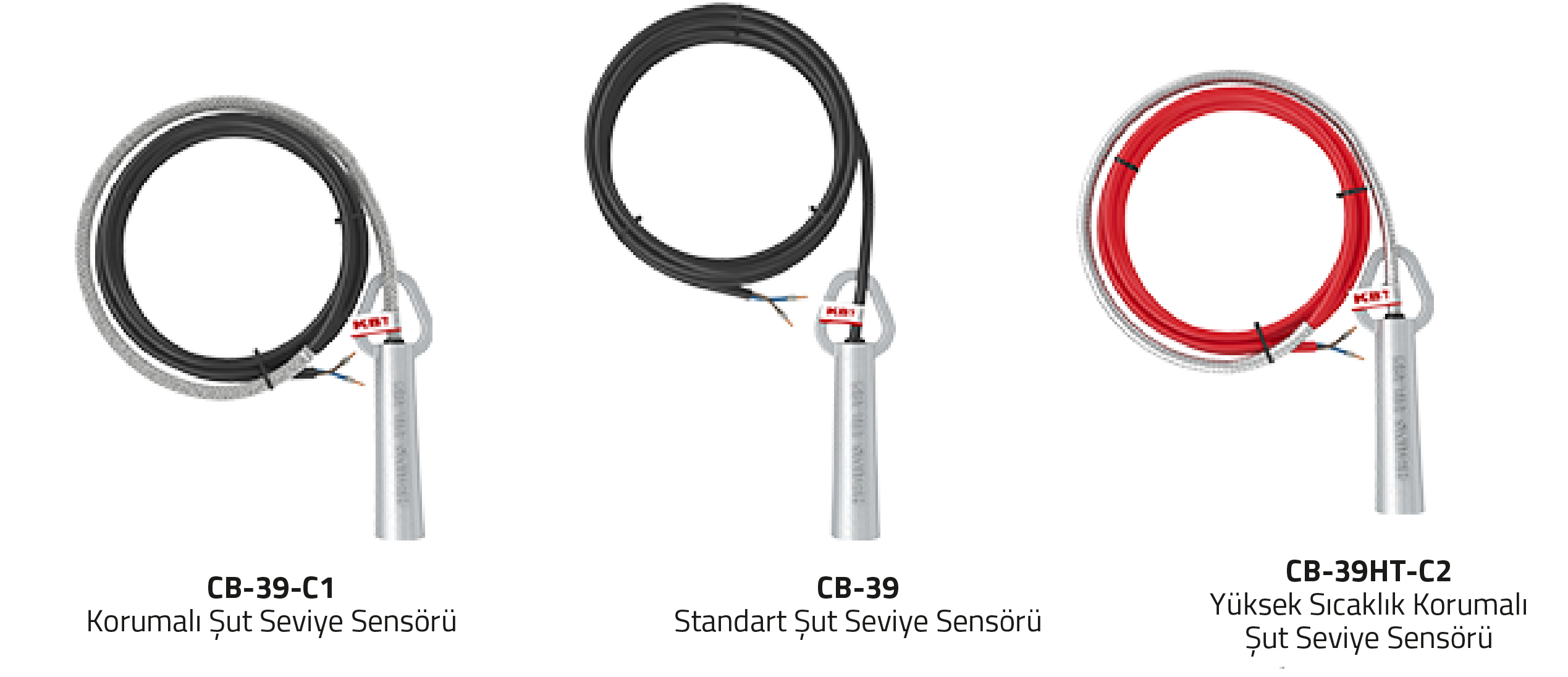

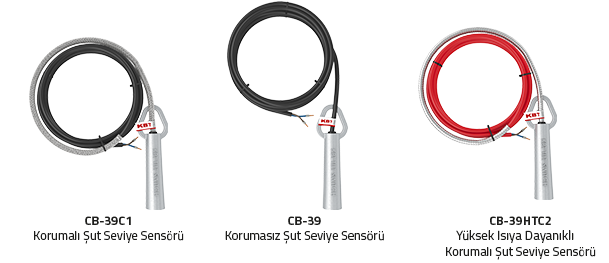

CB-39-C1 Herhangi yönde 35° -40°C, +80°C arası Ağır Șartlara Uygun Döküm Gövde + Çelik Makaron Kablo Koruması
CB-39-C2 Herhangi yönde 35° -40°C, +80°C arası Ağır Șartlara Uygun Döküm Gövde + Spiral Boru Kablo Koruması
CB-39HT-C1 Herhangi yönde 35° -40°C, +190°C arası Ağır Șartlara Uygun Döküm Gövde + Yüksek Sıcaklık Dayanımı + Çelik Makaron Kablo Koruması
CB-39HT-C2 Herhangi yönde 35° -40°C, +190°C arası Ağır Șartlara Uygun Döküm Gövde + Yüksek Sıcaklık Dayanımı + Spiral Boru Kablo Koruması

Kablo Uzunluğu 8.3 metredir.​

Kontrol Panosu Teknik Özellikler

Giriş Tüm Modeller 115/230 VAC, 50/60 Hz
Alarm Temas KT20-P (2) SPDT 115/230VAC 10 A / 30VDC 7A non-endüktif
KT25-DIN (1) NO 115/230VAC 2A / 20VDC 3A
Arıza Temas Tüm Modeller (1) NO 2A için 115/230VAC@24VDC
Gecikme Zamanı Tüm Modeller 1, 2, 4 ve 6 saniye olarak ayarlanabilir.
Sıcaklık Tüm Modeller -40°C, +50°C arası
Koruma KT20-P  IP65 (NEMA 4)
KT25-DIN IP20 (NEMA 1)
Sertifika Tüm Modeller CE
Tehlike Bölge Kullanımı Onay Bekleniyor
