Şut Seviye Sensörü (Tilt Switch) SS-43 Serisi

  • Tüm prob modelleri hava toz ve su geçirmezdir.
  • Alanın sınırlı ve standart olduğu uygulamalar için kompakt prob kullanılmalıdır.
  • Aşınmaya dirençli prob'un uygulandığı uygulamalar için ağır prob kullanılmalıdır.
  • Basit montaj ve kurulum kolaylığı sağlar .
  • Düşük maliyetli
Teklif iste Paylaş
Şut Seviye Sensörü (Tilt Switch) SS-43 Serisi

Eğim Şalterleri, kurulum noktasında dökme malzemelerin varlığının veya yokluğunun tespitinde kullanılan elektromekanik sensörlerdir. Tipik uygulamaların arasında yüksek ve alçak seviye kontrolü, şut tıkanma tespiti vardır. Aynı zamanda bir konveyör bant üzerine monte edilerek bant üzerinde dökme malzeme akışının kontrolünde kullanılabilir. KBT Eğim Şalterleri farklı uygulamalar için iki çeşit gövde malzemesinden üretilir: Paslanmaz çelik gövdeli SS serisi ve ağır şartlara dayanıklı döküm gövdesiyle CB serisi. Uygulamanın ihtiyacına göre, eğim şalterleri kendi özel kontrol panolarıyla verilebilir veya tek başlarına direkt mevcut sisteminize entegre edilebilir.

KBT Eğim Şalterlerinin iki farklı çıkış seçeneği vardır:

- NC (normalde kapalı) eğim şalterleri özel bir kontrol panosu gerektirmeksizin kendi başlarına kullanılabilirler veya sisteminize entegre edilebilirler. Eğik ve dik pozisyonları gösterir.
- Elektronik çıkışlı şalterler yalnızca kontrol panosuyla birlikte kullanılırlar ve eğik, dik, hata ve kısa devre durumlarını gösterebilirler. Hata çıkışı alabilmenin avantajıyla problemler daha erken tespit edilebilir ve erken müdahale edilerek sisteminizin fazla duraksaması engellebilir.

Mevcut kontrol ünitenizle KBT Eğim Şalterlerinin uyumu konusunda bize danışın.

Özellikler

Güçlü ve dayanıklı
Basit kurulum
Geniş özelleştirme seçenekleri
Civalı veya civasız ürün seçenekleri
NC veya elektronik ürün seçenekleri
Uygulamalarınızı izlemek için kontrol üniteleri
Yanlış alarmleri önlemek için gecikme seçenekleri
IP68 koruma sınıfı
Uygulamanıza özel eklenti seçenekleri
Hata riskini azaltmak için kablo korumaları

Özelleştirme Seçenekleri

Tehlikeli Bölge Opsiyonu
X: Tehlikeli bölgeler için ATEX Zone 20/21 sertifikası. (Model sonuna eklenir, örn. CB-39NMX)

Diğer Opsiyonlar

HT: Yüksek sıcaklık değerleri, -40 °C - 180 °C

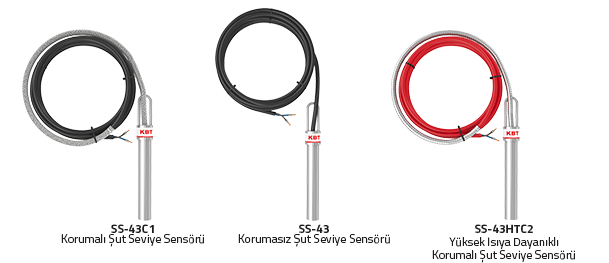

C1: Kablo koruması, örgülü çelik koruma.
C2: Kablo koruması, spiral boru.

SS-43 Serisi - Paslanmaz Çelik Şalter

Model Eğim Açısı Civalı Civasız Çıkış
SS-43 35° x   Dik konumda NC. Belirli açıda kontak açılır.
SS-43A 20° x   Dik konumda NC. Belirli açıda kontak açılır.
SS-43NM 20°   x Dik konumda NC. Belirli açıda kontak açılır.
SS-43E 35° x   Elektronik. Yalnızca Kontrol Panosu ile birlikte kullanılır.
SS-43AE 20° x   Elektronik. Yalnızca Kontrol Panosu ile birlikte kullanılır.
SS-43NME 20°   x Elektronik. Yalnızca Kontrol Panosu ile birlikte kullanılır.

Teknik Özellikler

Gövde SS-43 Series: Stainless steel
Montaj Hanger and two S-hooks (included with probe)
Sıcaklık Değeri -40°C, +80°C
Koruma Sınıfı IP67
Sertifikalar CE, EAC, optional cULus
Tehlikeli Bölge Optional ATEX Zone 20/21
Kontakt Değerleri SS-43: 120 VAC - 12.5 A
SS-43A: 120 VAC - 1.5 A
SS-43NM: 60 VDC - 0.25 A

Şalter Eklenti Seçenekleri

BF: Top Şamandıra. Standart olarak 4" (100 mm), özel boyutlar üretilebilir. Düşük yoğunluklu malzemeler için kullanılır.
EP: Uzatma Plakası. Akış denetimi için kullanılır.
WP: Uzatma Probu. Şalter gövdesini korumak için veya şalteri uzatmak için kullanılır.
CP: Çapraz Plaka. Akış denetimi için kullanılır.

Kontrol Panoları

Model Tip Gövde Malzemesi Alarm Çıkışı Hata Contact
KT-30F Saha montajlı Metal 1 SPDT 1 NO ve kısa devre göstergesi. Yalnızca elektronik çıkışlı şalterlerle kullanılırsa.
KT-30FS Saha montajlı Paslanmaz Çelik 1 SPDT 1 NO ve kısa devre göstergesi. Yalnızca elektronik çıkışlı şalterlerle kullanılırsa.
KT-32F Saha montajlı Termoplastik 1 SPDT 1 NO ve kısa devre göstergesi. Yalnızca elektronik çıkışlı şalterlerle kullanılırsa.
KT-35DIN DIN ray montajlı Termoplastik 1 NO 1 NO ve kısa devre göstergesi. Yalnızca elektronik çıkışlı şalterlerle kullanılırsa.

Kontrol Panosu Teknik Özellikler

Gövde KT-30F Metal
KT-30FS Paslanmaz Çelik
KT-32F Termoplastik
KT-35DIN Termoplastik
Montaj KT-30F Ürünle birlikte gönderilen braketlerle yerine vidalanır.
KT-30FS
KT-32F
KT-35DIN DIN ray montajlıdır.
Sıcaklık Değerleri Tüm modeller -40°C, +80°C
Input Tüm modeller 110/220 VAC, 50/60 Hz
Alarm Çıkışı KT-30F 1 SPDT - 110/220 VAC 6 A - 30 VDC 6 A
KT-30FS
KT-32F
KT-35DIN 1 NO - 110/220 VAC 2 A - 24 VDC 3 A
Koruma KT-30F 1 SPDT - 110/220 VAC 2 A - 24 VDC 2 A
KT-30FS
KT-32F
KT-35DIN 1 NO - 110/220 VAC 2 A - 24 VDC 2 A
Gecikme Tüm modeller 1, 2, 4 veya 6 saniye
Koruma Sınıfı KT-30F IP66
KT-30FS
KT-32F
KT-35DIN IP20
Sertifika Tüm Modeller CE
