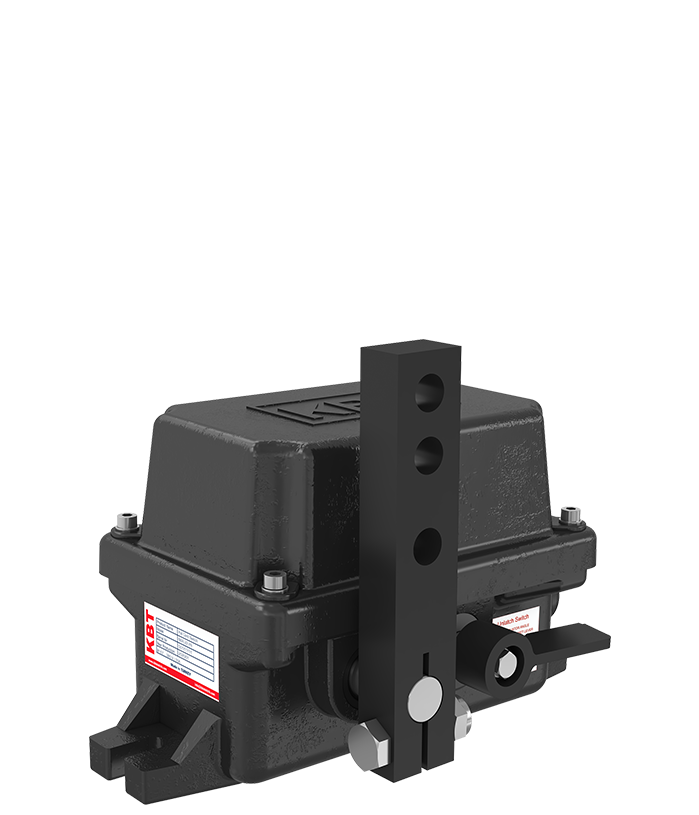

Выключатель аварийного останова с натяжением троса NSR22-PR-EX

  • C защитой ATEX подходит для взрывоопасных сред
  • Алюминиевый корпус
  • Расстояние между правым и левым тросами 2x50 м
  • Структура контактов мгновенного действия 3NO / 3NC
  • Класс защиты IP68
  • Соответсвует стандартам CE, EAC
получить предложение Поделиться
Выключатель аварийного останова с натяжением троса NSR22-PR-EX

Выключатель аварийного останова с натяжением троса NSR22-PR-EX, предназначен для остановки конвейерной ленты или системы машин, а так же для обеспечения безопасности системы в средах, где есть взрывоопасные элементы. Их также называют веревочными защитными выключателями. Рычаги этих изделий, закрепленные на стальном тросе, натянутом параллельно ленте конвейера, могут тянуться в одну или в обе стороны, в зависимости от варианта монтажа. При поднятии рычага до полного угла перемещения - выключатели переключаются в закрытое положение, а рычаг блокируется в открытом положении. Система в этом положении возвращается в нормальное состояние путем ручного сброса.

Благодаря своей долговечности в тяжелых условиях продукт подходит для использования во многих промышленных приложениях и сохраняет свою надежность в течение многих лет. Литой алюминиевый корпус устойчив к коррозии. Валовые механизмы изготовлены из нержавеющей стали, а все внутренние детали изготовлены из металлического литья. Изделия серии NSR22-PR-EX не требуют обслуживания. В стандартном исполнении к изделию можно присоединить веревку длиной 50-65 м в двух направлениях. Это расстояние может быть увеличено по запросу. Ко всем моделям можно добавить дополнительный аварийный выключатель и сигнальную лампу. Это способствует быстрому обнаружению предупредительного элемента на ленте. Стандартная версия имеет структуру контактов 1НО+1НЗ, под заказ может быть изготовлен с контактами 2НО+2НЗ и 3НО+3НЗ.

Выключатель NSR22-PR-EX является взрывозащищенным (сертифицирован ATEX). Его можно применять во взрывоопасных средах с защитой от пыли. Вся продукция производится в соответствии со стандартами CE (Европейский Союз) и EAC (Евразийское Экономическое Сообщество). Микропереключатели, используемые в продуктах, одобрены VDE.

Для подключения и монтажа устройства рекомендуется использовать проверенные и одобренные соединительные аксесуары KBT. Пожалуйста, ознакомьтесь с нашим продуктом TPR22-PR-EX для варианта корпуса BMC (прочный композит).

Техническая характеристика

Корпус Алюминиевое литье
Показатели Micro Switch 400 VAC 6A / 230 VAC 8A / 24 VDC 10A
Исходный сигнал (1) SPDT сигнализация может быть добавлена   по запросу
Проем кабеля 2 x M25
Температурный режим между -30°C, +85°C
Диапозон движения 25°
Расстояние троса 2 x 50-65 метров
Состояние контакта Snap-action
Класс защиты IP6X / IP68
Цвет корпуса Черный (RAL 9005)
Вес 2.1 кг
Структура монтажа Подходит для двустороннего применения
Ударопрочность IK09 (EN 62262)
Гарантийный срок 36 месяцев

Сертификаты безопасности

Электробезопасность EN 60947
Механическая безопасность EN 60204
Наружная безопасность EN 60529
Ударопрочность EN 62262
Сертификаты  CE, EAC
Микропереключатели одобрены VDE

Опциональные свойства

Отмена сброса
Шина полевого уровня
Специальный угол контакта
Монтажные кронштейны
Индивидуальные размеры рычага
Сигнальная лампа и сигнализация

EX определение

II 2D Ex tb IIIC Db T85°C  IP66/68

Свойства модели

Модель Струтктура контакта Опционально
NC NO Сигнал Тревога+Сигнал
NSR22-PR-EX 1 1 1 1
NSR22-PR-22-EX 2 2 1 1
NSR22-PR-33-EX 3 3 1 1

Список запасных частей и аксессуаров

Модель Свойства
KB-826-EX 1NO+1NC Switch
KB-R-01-EX M25x1,5 кабельный ввод
KB-KT-01-EX M25 заглушка
KB-4-KN-EX  4-контактный разъем
BA-11 Монтажные кронштейны (размер модифицируется)
KB-NGV-01-EX Корпус
TSR-42-PR-EX Алюминиевая тросовая тяга
KB-PM-EX Защелка сброса
